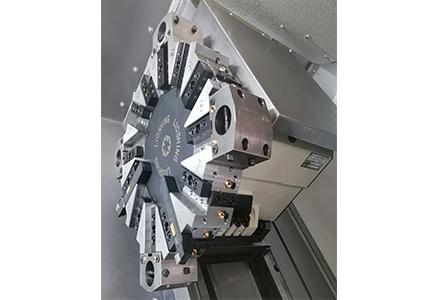

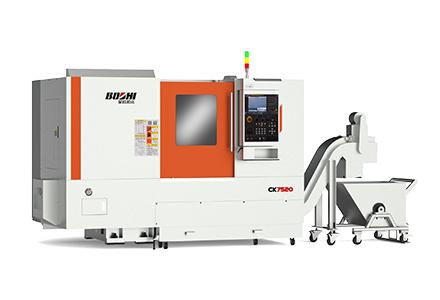

CK7520系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承傳動噪音低；配備多工位轉塔刀架，就近換刀。機床可配置日本FANUC 0i-TF、德國西門子828D等數控系統，也可選配國內外其它品牌數控系統。
產品特點：
1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；同時該系列機床有滑動導軌和滾動導軌（C系列）兩種導軌形式可供選擇。
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。

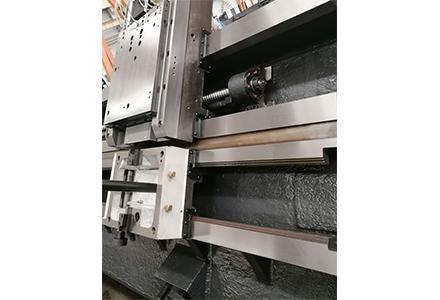

3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；

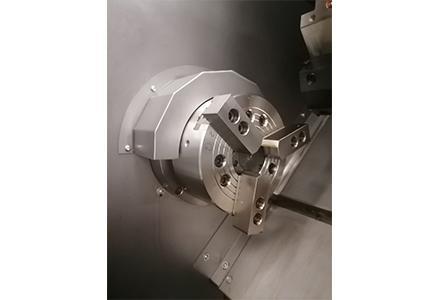

4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；
5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命.
適用行業：
適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
CK7520 |
CK7520A |
CK7520B |
CK7520C |
|
|
加工范圍
|
床身上最大回轉直徑 |
mm |
Φ570/Φ570/Φ560 |
Φ570/Φ570/Φ560 |
Φ570/Φ570/Φ560 |
Φ500/Φ500/Φ450 |
|
床鞍上最大回轉直徑 |
mm |
Φ390 |
Φ390 |
Φ390 |
Φ240 |
|
|
最大車削直徑 |
mm |
Φ370 |
Φ370 |
Φ370 |
Φ370 |
|
|
最大車削長度 |
mm |
500/1000/1500 |
500/1000/1500 |
500/1000/1500 |
500/750/1000 |
|
|
最大棒料直徑 |
mm |
Φ51 |
Φ51 |
Φ73 |
Φ51 |
|
|
主軸
|
主軸頭型式 |
|
A2-6 |
A2-6 |
A2-8 |
A2-6 |
|
主軸通孔直徑 |
mm |
Φ62 |
Φ62 |
Φ87 |
Φ62 |
|
|
卡盤直徑 |
mm |
Φ210（8”） |
Φ210（8”） |
Φ254（10”） |
Φ210（8”） |
|
|
主軸轉速 |
r/min |
40-4000 |
75-3000 |
30-3000 |
40-4000 |
|
|
主軸電機功率 (連續/30分鐘) |
kW |
11/15 |
15 |
11/15 |
11/15 |
|
|
尾座
|
套筒直徑 |
mm |
Φ90 |
Φ90 |
Φ90 |
Φ90 |
|
套筒行程 |
mm |
100 |
100 |
100 |
100 |
|
|
頂尖錐度 (標準/活主軸結構) |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
|
|
進給
|
移動范圍X/Z |
mm |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/550 210/1010 210/1550 |
210/550 210/780 210/1010 |
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
12/16 |
24/24(500/1000) 24/32（750） |
|
|
刀架
|
刀位數 |
|
8/12 |
8/12 |
8/12 |
12/8 |
|
刀具裝夾尺寸 (車削/鏜削) |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
|
其它 |
機床尺寸(長×寬×高) （不含排屑器） |
mm |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2920×1830×2020 3790×1850×2050 4600×1850×2050 |
2860×1830×2020 3230×1830×2020 3790×1850×2050 |
|
機床重量 |
kg |
4500/5000/6700 |
4500/5000/6700 |
4500/5000/6700 |
4500/5000/5300 |
|
